2- LUZES E MARCAS DE NAVEGAÇÃO

Nesta unidade, estudaremos Luzes de Navegação e os Sistemas de Balizamento, que são fatores fundamentais para a segurança da navegação e a organização do tráfego aquaviário. Compete ao navegante conhecer, respeitar e, principalmente, utilizar corretamente a sinalização náutica, pois ela existe para orientá-lo e ajudá-lo a vencer o desafio do mar.

As Luzes devem ser exibidas do pôr ao nascer do sol e em períodos de visibilidade restrita, sendo que não deve haver outras luzes que possam confundir a sua identificação por parte de outras embarcações.

2.1- DEFINIÇÃO DAS LUZES DE NAVEGAÇÃO:

• Luz de Bordo é uma luz verde a boreste e encarnada (vermelha) a bombordo, visível em setores de 112,5° graus desde a proa até 225° graus por ante-a-ré do través do seu respectivo bordo.

• Luzes de Mastro é uma luz branca visível em um setor horizontal de 225° graus desde a proa até 22,5° graus por ante-a-ré do través de ambos os bordos. Se houver duas exibidas, a do mastro de ré da embarcação terá que ser sempre mais alta.

• Luz de Alcançado é uma luz branca situada tão próxima quanto possível da popa, visível em um setor de 135° graus posicionada para projetar sua luz sobre um setor de 67,5° graus de cada bordo a partir da popa.

• Luz de Reboque é uma luz amarela com as mesmas características da luz de alcançado quanto ao seu posicionamento e visibilidade. Rebocando com mais de 200 metros (medida esta que vai da popa do rebocador até a proa do rebocado) deverá exibir também, além da luz amarela, 3 luzes brancas na posição vertical na proa e, rebocando com comprimento até 200m, deverá exibir na proa 2 luzes brancas na vertical.

• Luz de Fundeio é uma luz branca localizada no mastro que fica acesa enquanto a embarcação estiver fundeada.

Alcances das luzes padrões de navegação

Os alcances padrões mínimos das luzes de navegação são os que se seguem:

1. Em embarcações de comprimento igual ou superior a 50 metros:

LUZES DE MASTRO – 6 milhas

LUZES DE BORDOS – 3 milhas

LUZ DE ALCANÇADO – 3 milhas

2. Em embarcações de comprimento igual ou superior a 12 metros, porém inferior a 50 metros:

LUZ DE MASTRO – 5 milhas (quando o comprimento da embarcação for inferior a                     20m: 3 milhas)

LUZES DE BORDOS – 2 milhas

LUZ DE ALCANÇADO – 2 milhas

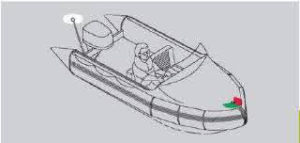

3. Em embarcações de comprimento inferior a 12 metros:

LUZ DE MASTRO – 2 milhas

LUZES DE BORDOS – 1 milha

LUZ DE ALCANÇADO – 2 milhas

Luzes e marcas de navegação para cada situação e tipos de embarcação.

1. Embarcação de propulsão mecânica em movimento com mais de 50 metros de comprimento devem exibir.

a) Luz de Mastro de vante na cor branca.

b) Luz de Mastro de ré mais alta que a de vante na cor branca.

c) Luzes de Bordo)

d)Luz de Alcançado.

2. Embarcação de propulsão mecânica em movimento com comprimento entre 12 e 50 metros devem exibir.

Se o comprimento do reboque for superior a 200 metros a embarcação rebocadora deve exibir.

a) 3 Luzes brancas verticais no mastro a vante.

b) Luz de Alcançado.

c) Luzes de Bordo.

d) Luz de Reboque amarela acima da de alcançado.

e) Marcas: 2 triângulos unidos pela base.

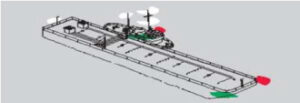

Se a embarcação estiver empurrando ou rebocando a contrabordo, deve exibir as mesmas luzes exceto a de reboque.

MARCAS DE REBOQUE

De dia, quando o comprimento do reboque for inferior a 200m, usar a marca onde melhor puder ser visualizada.

O rebocador durante o dia deverá usar a marca sempre que possível, independente do comprimento do reboque.

Se a embarcação for incapaz de se desviar de seu rumo, a marca de embarcação com capacidade de manobra restrita deve acompanhar a marca de reboque.

5. Embarcação com capacidade de manobra restrita.

De noite exibir 3 luzes circulares posicionadas verticalmente, sendo que a superior e a inferior encarnadas e a do meio branca. Com seguimento usar luzes de bordo e alcançado.

a) 3 Luzes circulares verticais a superior e inferior encarnadas e no meio

b) Luz de Alcançado.

c) Luzes de Bordo.

d) Marcas: 2 esferas superior e inferior com 2 triângulos unidos pela base no centro.

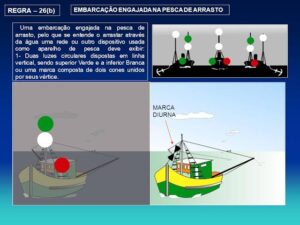

6- Embarcação engajada na pesca de Arrasto.

a) 2 luzes circulares dispostas em linha vertical, sendo a superior verde e a inferior branca;

b) 1 luz branca de mastro por ante-a-vante e acima da luz verde (barco maior que 50 metros); e

c) Luzes de bordo

d) Luz de alcançado.

e) Marcas: 2 cones unidos pelo vértice; se menor de 20 m poderá exibir um cesto

7- Pesca não de arrasto.

a) 2 luzes circulares dispostas em linha vertical, sendo a superior encarnada e a inferior branca;

b) Se o equipamento que usar tiver mais que 150 m (horizontalmente), uma luz branca circular na direção do equipamento.

c) Luzes de bordo

d) Luz de alcançado.

e) Marcas: Se o comprimento do equipamento for menor que 150 m: 2 cones unidos pelo vértice;

f) Se o barco for menor de 20 m, exibir um cesto.

g) Quando o comprimento for maior que 150m, usar como marca adicional um cone com o vértice para cima na direção do equipamento.

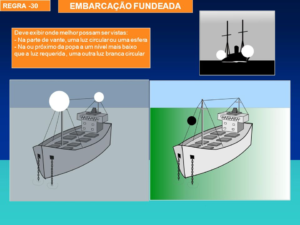

8- Embarcação Fundeada

a) 1 Luz de mastro a ré circular na cor branca, Luz de mastro a vante na cor branca mais baixo que a de vante

b) As embarcações menores que 50m podem exibir apenas uma luz circular branca, onde melhor possa ser vista.

c) Marcas: uma esfera preta na parte de vante.

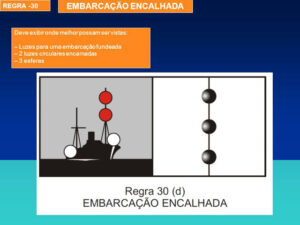

9- Embarcação Encalhada.

a)2 luzes circulares vermelhas;

b)Luz de fundeio;

c)Marca: 3 esferas pretas na vertical.

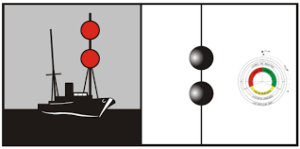

10- Embarcação sem governo.

a)   2 luzes encarnadas dispostas na posição vertical.

b)   Luz de Mastro de ré branca (se maior que 50 metros).

c)   Luzes de Bordo.

d)  Luz de Alcançado.

e) marca:

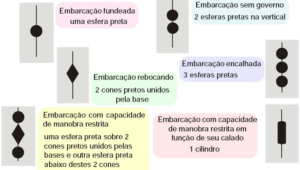

Enquanto as REGRAS referentes às Luzes se aplicam ao período noturno. As REGRAS definidas por meio de Marcas são aplicadas durante o dia, onde melhor possam ser vistas.

2.2 SINAIS SONOROS

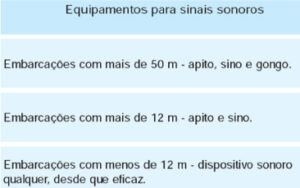

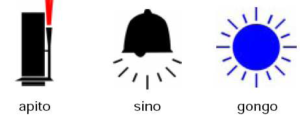

Nesta unidade estudaremos, os sinais sonoros que podem ser emitidos por Apitos, Buzinas ou ainda Sinos e Gongos e são utilizados pelas embarcações, em situações de manobra, de advertência e em baixa visibilidade.

Precisamos saber como os sinais sonoros deverão soar e por quanto tempo, de acordo com o tamanho da embarcação.

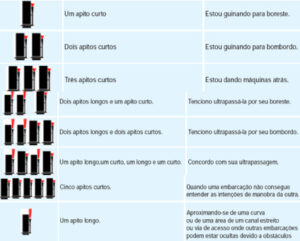

As embarcações emitem os sinais sonoros para demonstrar suas manobras e advertências:

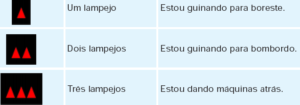

Qualquer embarcação pode suplementar os sinais de apito de advertência e/ou manobra por meio de sinais luminosos por meio de lampejos com duração de cerca de um segundo, em intervalos também de um segundo.

Sinais Sonoros emitidos em baixa visibilidade, de acordo com o tamanho da sua embarcação:

1. Sem visibilidade em movimento: 1 longo à cada 2 minutos
2. Sem visibilidade máquinas paradas: 2 longos
